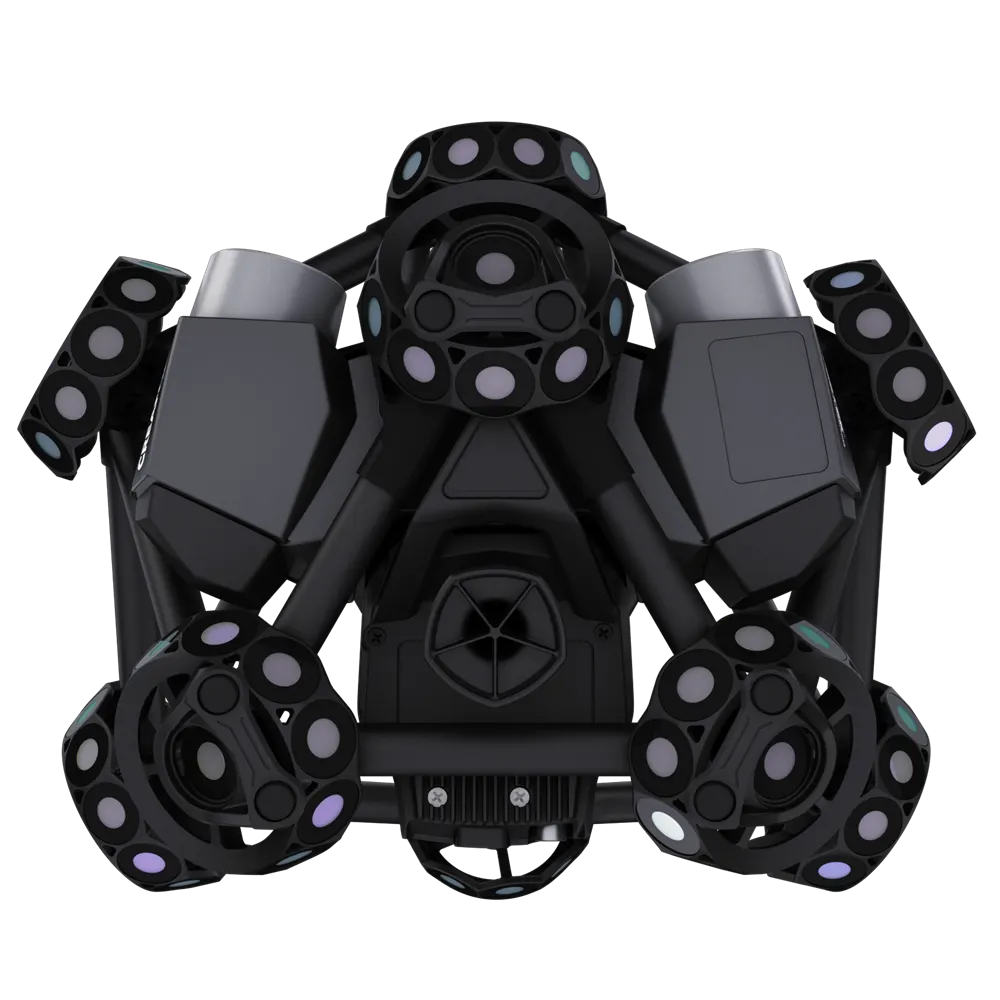

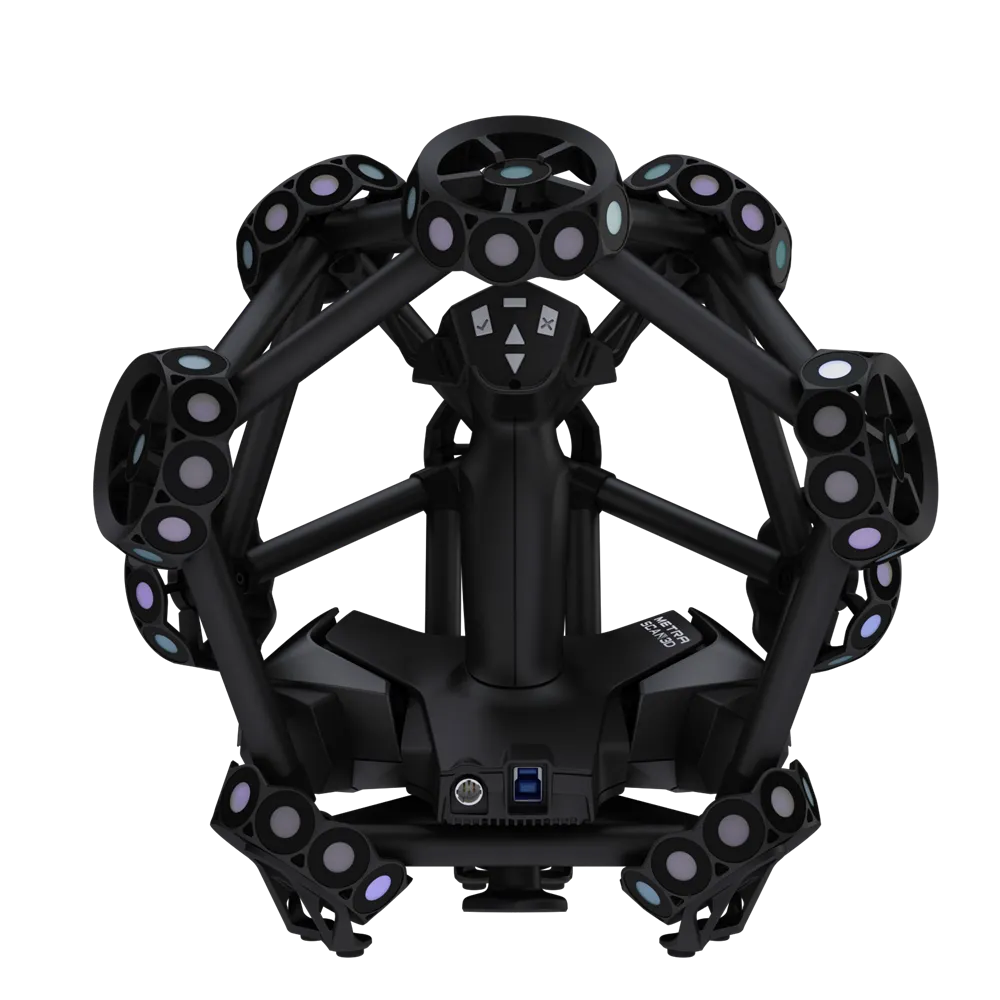

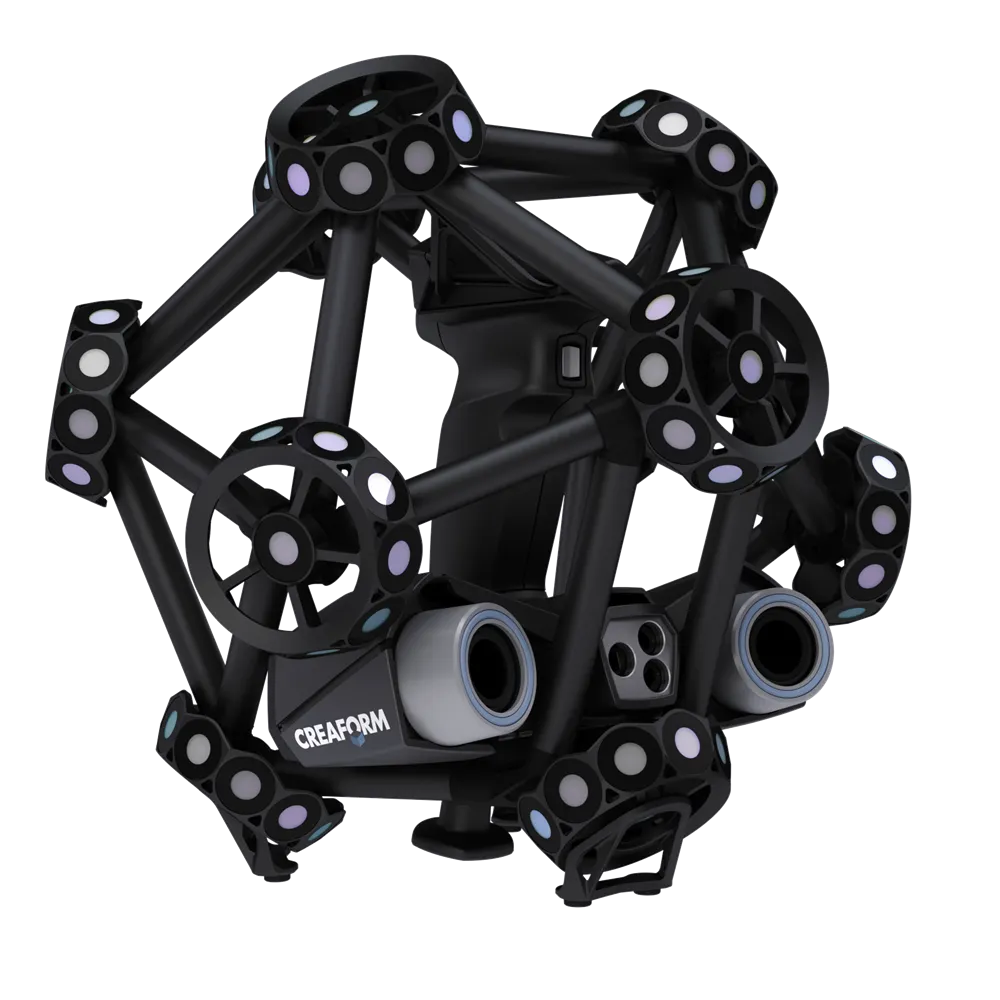

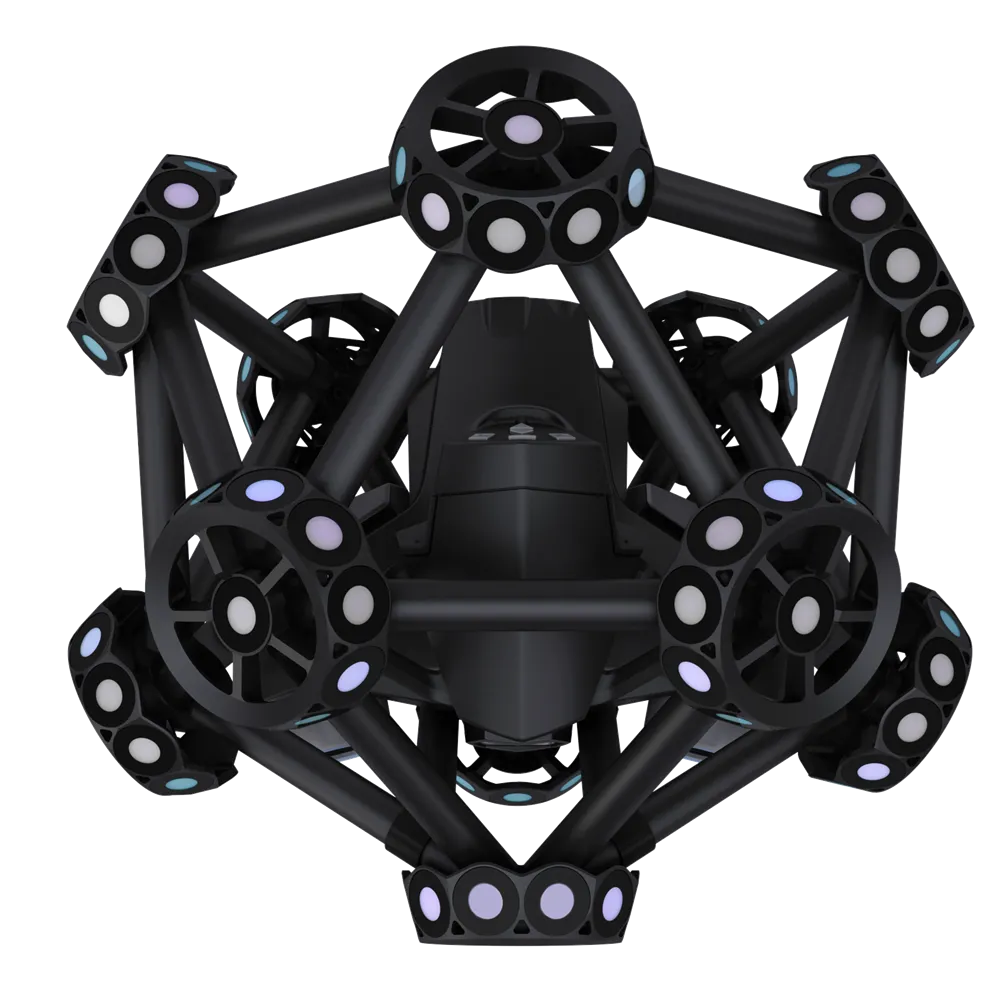

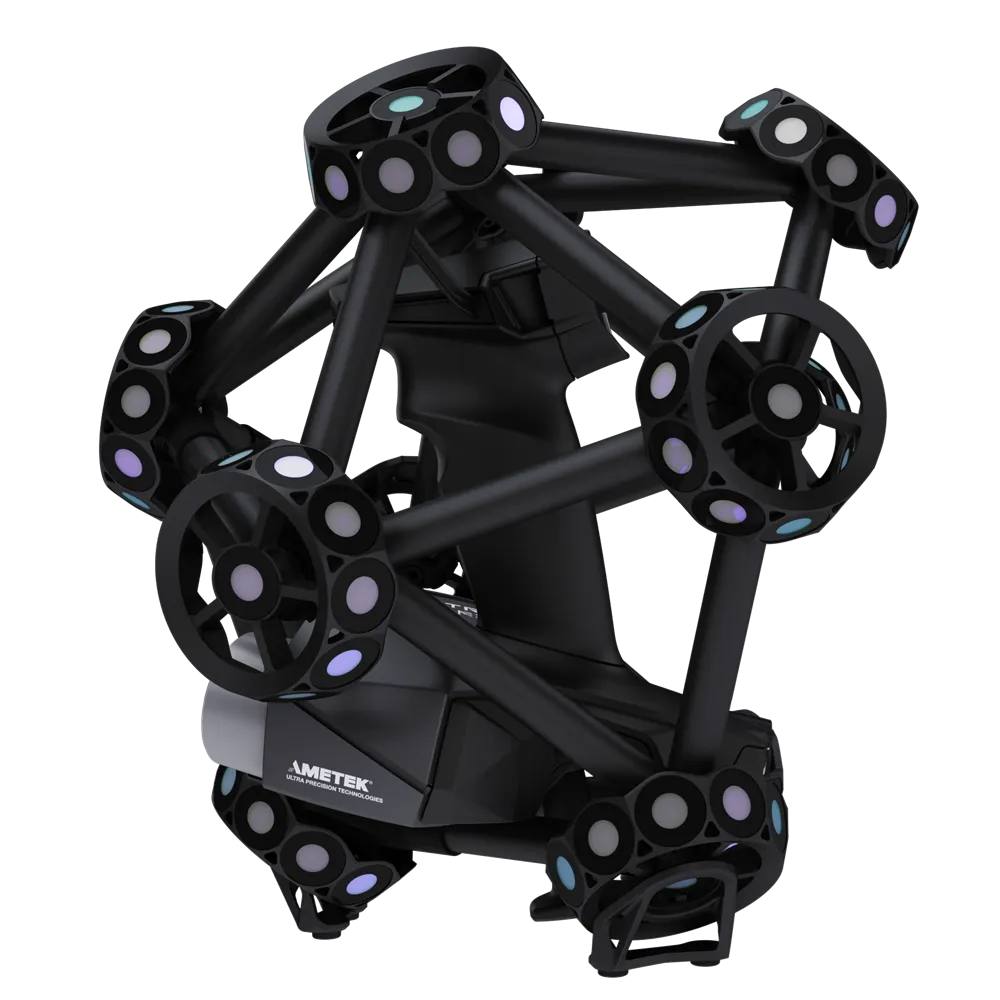

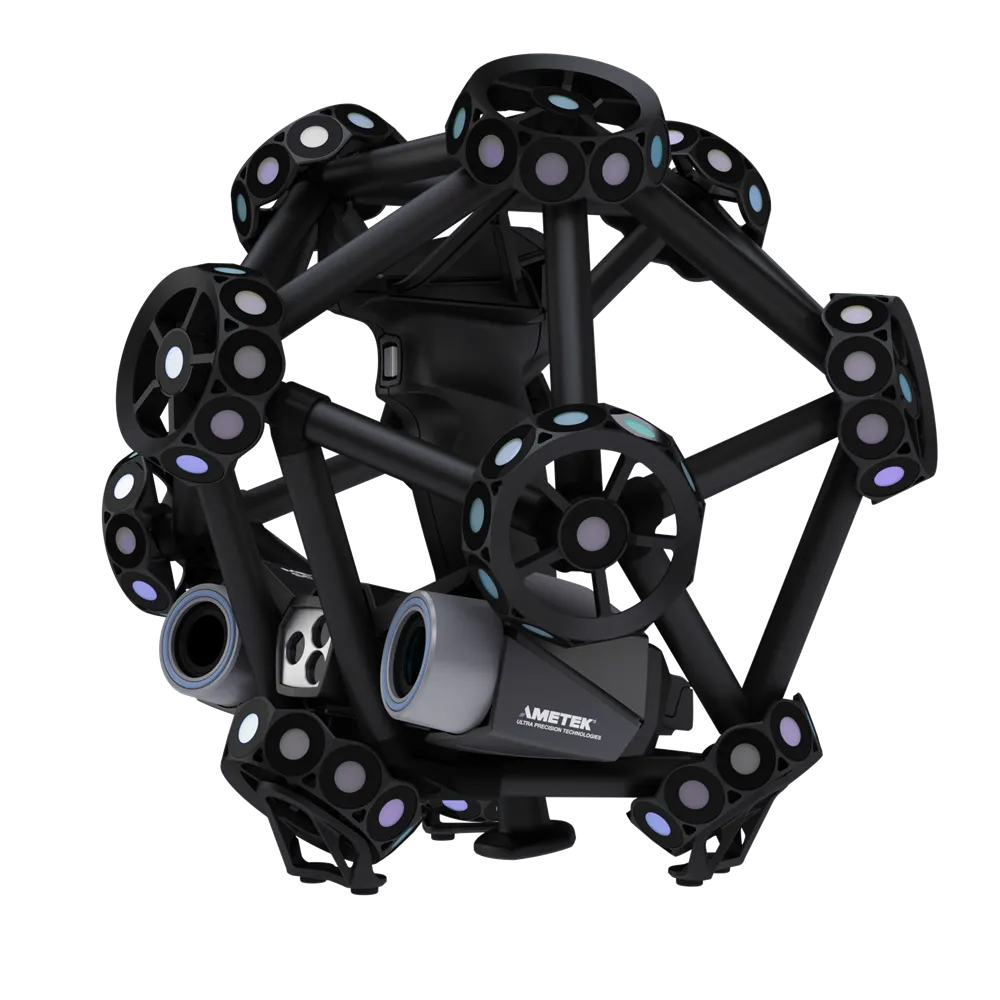

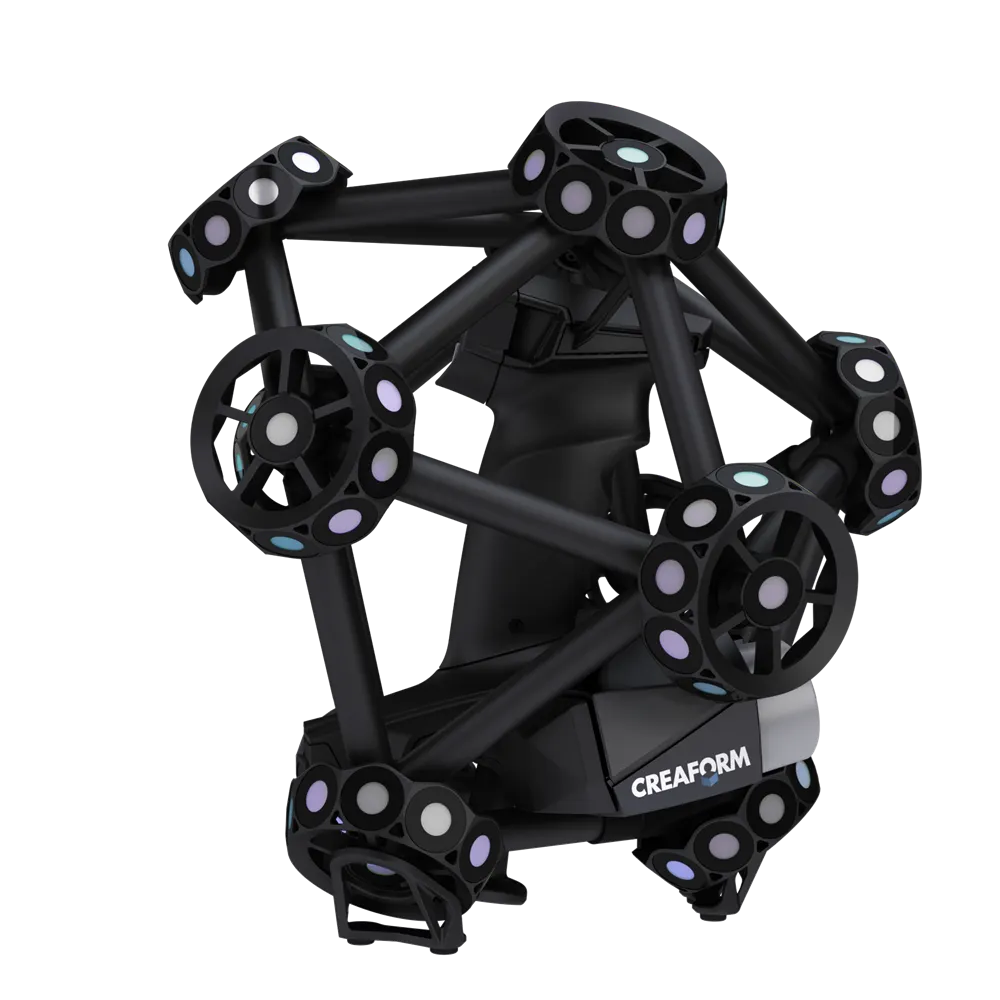

MetraSCAN 3D™ 光学 三坐标三维 扫描仪系列产品快 速、精确且用途广泛，专为想要快速高效地交付优质合格零部件的制造和计量专业人士而设计。

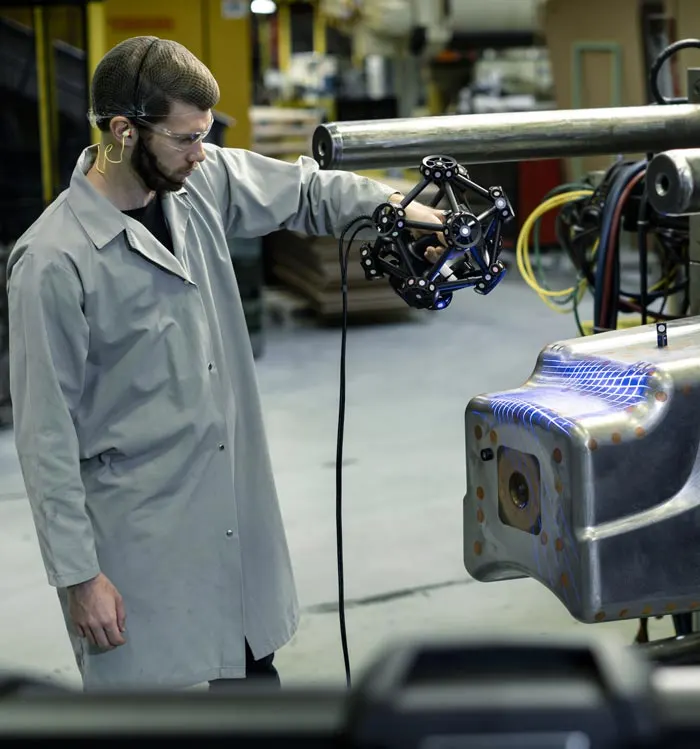

MetraSCAN 3D 几乎不受车间振动、零件移动和环境不稳定性的影响，显著提高了测量过程的效率、可靠性和多功能性。专为计量实验室和生产车间设计使用的 MetraSCAN 3D 经过升级优化，可对各种零部件进行计量级测量和 3D 表面检测，而不受尺寸、材料、表面粗糙度或复杂性的影响。
与具备可选探测功能的 HandyPROBE™ 配套使用 时，用户可将 3D 扫描和探测的强大功能相结合，完成一次完整而精简的检测流程。
MetraSCAN 3D 具备 15 条激光十字线和高测量速度，可加快 3D 扫描流程。得益于扫描仪的快速设置、简单操作、实时扫描和即用型文件，3D 扫描工作流程得以进一步提速。
高测量速率 1,800,000 次测量/秒
适用于各种类型零部件的大面积扫描 15 条激光十字线
快速设置 无需预热：用户在 5 分钟内即可启动和运行
360 度磁吸目标点 设置快捷方便
为动态跟踪升级可见性
AVE 功能可实现自动扩展采集体积，只需移动 C-Track，无需额外测量。MetraSCAN 3D 采用先进的集成摄影测量和缩放算法，可确保对大型部件进行更精确、可重复和无人为错误的测量。
精度 0.025 mm
自动体积扩展 0.025mm + 0.015 mm/m
可靠的验收测试 基于 VDI/VDE 2634 第 3 部分标准
基于 ISO 10360 标准
ISO/IEC 17025: 2017 认证实验室
动态参考下的车间精度 测量精度几乎不受环境不稳定性的影响
高分辨率
适合所有复杂和细节繁冗的零部件
MetraSCAN 3D 用途广泛，一台设备可实时扫描各种尺寸和表面粗糙度的零部件。
因其可扩展的测量范围，任何形状、复杂性和几何形状的零部件都能轻松测量，不会损失精度、也无需传统的蛙跳。

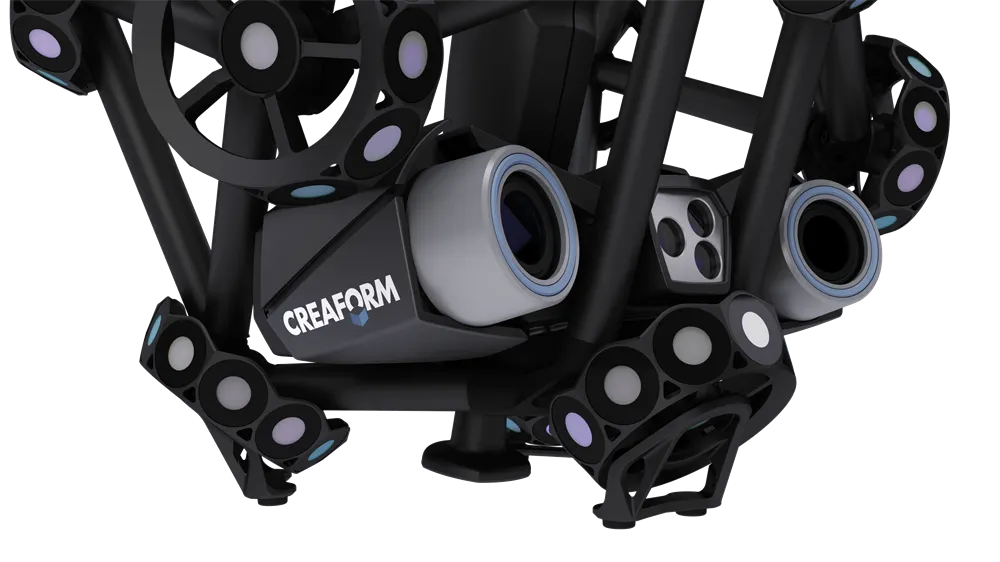

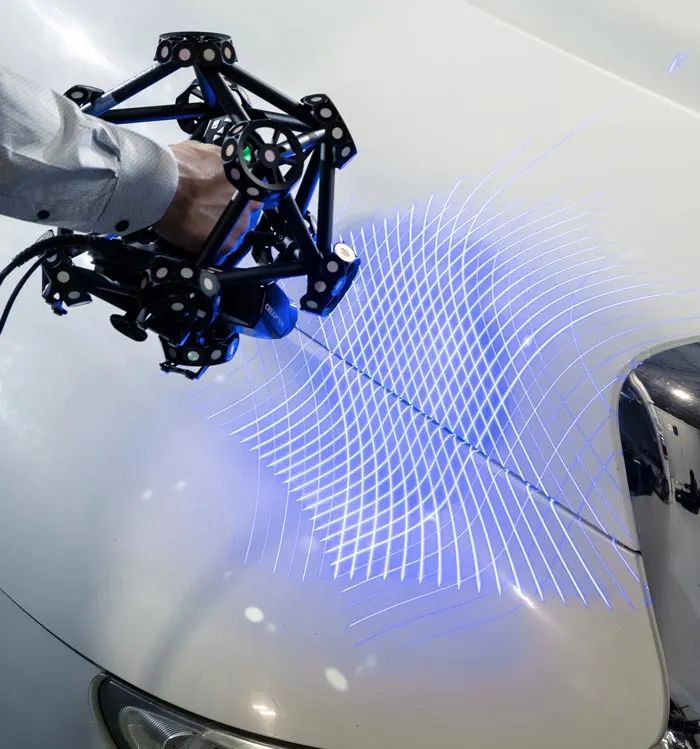

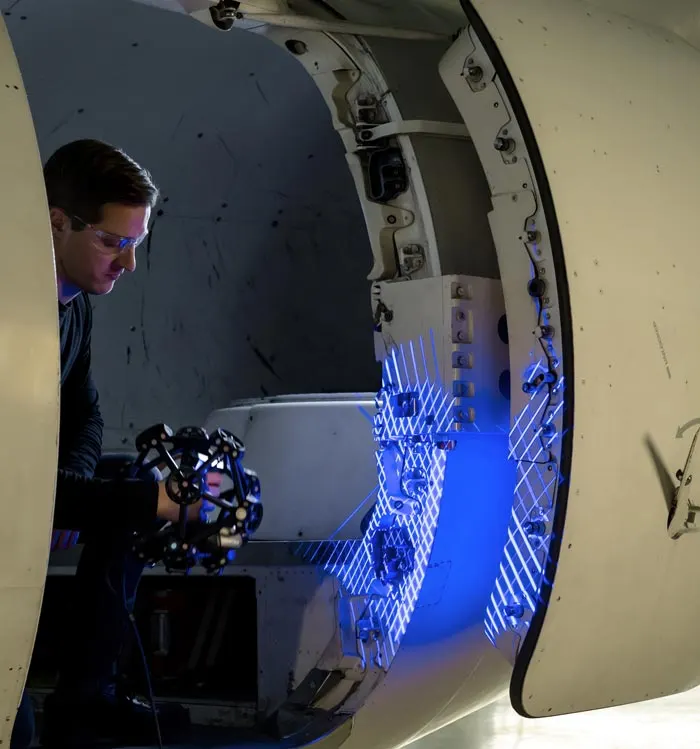

蓝色激光技术 特别适用于闪亮和反光表面
测量范围大且易于扩展 比其他便携式 CMM 更广
无需蛙跳
集成摄影测量
可选的 HandyPROBE 3D 扫描和探测相结合
无需目标点
全新设置辅助工具 指引式体积显示
高级设置诊断
| MetraSCAN 357™ | MetraSCAN BLACK+™ | MetraSCAN BLACK+™|Elite | ||
|---|---|---|---|---|
| 精度 | 高达 0.040 mm | 0.035 mm | 0.025 mm | |
| 体积精度 9.1 m3 | 0.086 mm | 0.086 mm | 0.064 mm | |
| 体积精度 16.6 m3 | 0.122 mm | 0.122 mm | 0.078 mm | |
| 自动体积扩展精度(1) | 不适用 | 0.035 mm + 0.020 mm/m | 0.025 mm + 0.015 mm/m | |
| 形状误差（球形） | 不适用 | 0.035 mm | 0.025 mm | |
| 形状误差（平面） | 不适用 | 0.060 mm | 0.045 mm | |
| 采用HandyPROBE Next+ | 高达 0.030 mm | 0.030 mm | 0.025 mm | |
| 验收测试(2) | 不适用 | 基于 VDI/VDE 2634 第 3 部分和 ISO 10360 | ||
| 测量能力（与物体的距离 = 0.3 m 时 ） |
销钉 | 1.750 mm | 0.750 mm | |
孔 | 1.750 mm | 1.250 mm | ||
台阶 | 0.035 mm | 0.025 mm | ||
壁面 | 1.000 mm | 0.500 mm | ||
| 测量分辨率 | 0.100 mm | 0.025 mm | ||
| 网格分辨率 | 0.200 mm | 0.100 mm | ||
| 测量速率 | 480,000 次测量/秒 | 1,800,000 次测量/秒 | ||
| 光源(3) | 14 条红色激光线 | 30 条蓝色激光线 （外加 1 条） | ||
| 扫描区域 | 275 x 250 mm | 310 x 350 mm | ||
| 基准距 | 300 mm | |||
| 景深 | 200 mm | 250 mm | ||
| 部件尺寸范围(推荐) | 0.2–6 m | |||
| Setup Assistance tools(4) (设置辅助工具) | 不适用 | 包括 | ||
| 软件 | VXelements | |||
| 输出格式 | .dae、.fbx、.ma、.obj、ply、.stl、.txt、.wrl、.x3d、.zpr、.3mf | |||
| 兼容软件(5) | 3D Systems (Geomagic® 解决方案)、InnovMetric 软件 (PolyWorks)、Metrologic Group (Metrolog X4)、New River Kinematics (空间分析仪)、Verisurf、Dassault Systèmes (CATIA V5, SOLIDWORKS)、PTC (Creo)、Siemens (NX, Solid Edge)、Autodesk (Inventor、PowerINSPECT) | |||
| 重量 | 扫描仪: 1.38 kg 探头: 0.5 kg C-Track: 5.7 kg | 扫描仪: 1.49 kg 探头: 0.5 kg C-Track: 5.7 kg | ||
| 尺寸 (长 x 宽 x 高) | 扫描仪: 289 x 235 x 296 mm 探头: 68 x 157 x 340 mm C-Track: 1031 x 181 x 148 mm | |||
| 操作温度范围 | 5–40 °C | |||
| 操作湿度范围 (非冷凝) | 10–90% | |||
| 认证 | 符合EC标准(电磁兼容性指令、低电压指令),可与充电电池(如果适用)、IP50 WEEE 兼容 | |||
| 专利 | FR 2,838,198, EP (FR, UK, DE, IT) 1.492,995, US 7,487,063, CA 2,529,044 | |||
